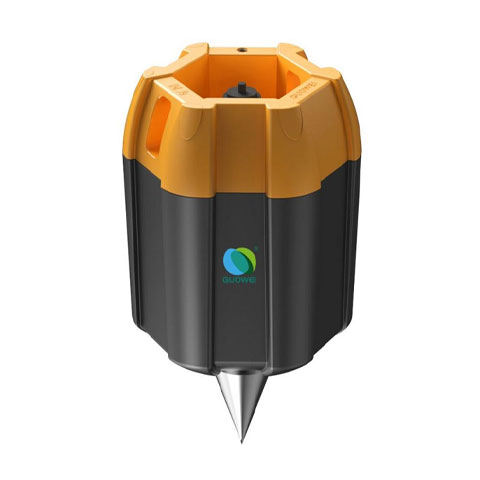

GN309远程实时智能微动探测仪

发布时间:2019-5-17

GN309是合肥国为电子有限公司GN201、GN209的升级产品,产品可靠性、便携性、易用性、探测精度、续航时间,等性能指标进一步提升。


一、产品特性

1、地震数据通过4G或者WIFI远程实时传输、实时输出频散图像。

2、手机客户端和电脑均可实时接收数据、远程智能配置作业参数、实时监控仪器状态和地图显示仪器位置;作业效率高。

3、作业数据可选择云端存储和下载。

4、体积小、重量轻,便携性好。

5、内置检波器(自然频率2Hz),支持外接不同频率的检波器。

6、32位超高精度Σ-ΔADC,超低噪声水平。

7、支持主动震源和天然震源地震勘探。

8、具有防盗自动报警功能,被盗后可追踪历史移动轨迹。

9、充电、数据回收,使用同一端口、同时进行。

10、超低功耗,内置电池续航15天(4G传输模式,每天持续工作24小时),支持外接电源。

11、灵活的台阵部署,支持多重圆、直线型、L型、三角形、随机布置等。

12、支持SAC、Mini-SEED、SEG-2、SEG-Y、SEG-D等多种数据格式。



二、典型应用

工程探测:城市地下空间、路基孤石、城市排水管道、检测工程裂隙。

资源勘查:岩性突变(含水层)、煤炭及油气勘探等。

构造勘查:岩溶、断层破碎带、陷落柱、采空区、覆盖层厚度。

实时监测:油气压裂、滑坡、道路塌陷的实时监测和预警。

监测自然活动:实时监测地壳与上地幔板块活动。

注:封面及页眉所用球形标志、“国为”、“GUOWEI”均已申请注册商标。


三、技术参数

①检波器参数:

自然频率 2Hz
灵敏度 260V/m/s
频响范围 0.2~200Hz
开路阻尼系数 0.7
线圈阻抗 6400Ω

②物理指标:

尺寸 φ125mm,H160 mm(不含锥体)
重量 <1.6 kg(含电池)
防水性能 IP67
工作温度 -40℃~85℃

③电子学指标:

单站通道数 3道
同步精度 ≤1 µs
AD转换器 S-D32位
前置放大器增益 0dB,6dB,12dB,18dB,24dB,30dB,36dB
采样间隔 4ms,2ms,1ms,0.5ms,0.25ms
最大输入 5 V(峰峰值)
动态范围 123dB (1ms采样间隔,0dB前放增益)
噪音水平 0.11μV RMS(1ms采样间隔,36dB前放增益)
共模抑制 <-110dB (1ms采样间隔,0dB前放增益)
谐波失真 <-122 dB (1ms采样间隔,0dB前放增益)
功    耗 0.35W(4G数传模式)
续航时间 内置电池典型工作条件续航15天(4G数传模式)

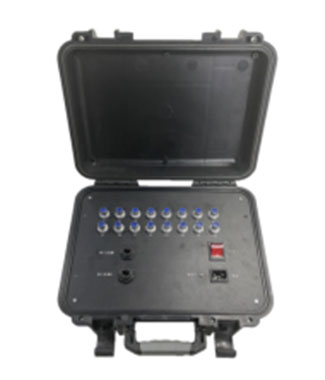

④集成充电箱体:

通道数:16通道同时充电及回收数据。

重量:4.7kg。

体积:360mm×280mm×180mm。

数据传输接口:RJ45以太网。

充电电流:单路最大4A,总电流最大58A。

输入电源:220VAC,最大电流5A,最大功率1100W。
